CAD画图技巧15：怎么画五角星？

Coreldraw，photoshop，excel，word等都有现在的五角星图形，CAD里就要自己画了，不过也画起来也是相当快速的。

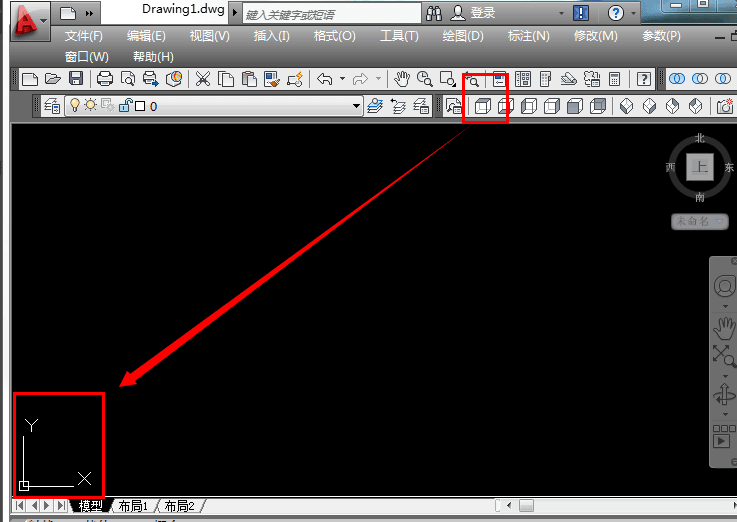

1.打开CAD——视图——府视

2.先画一个正五边形

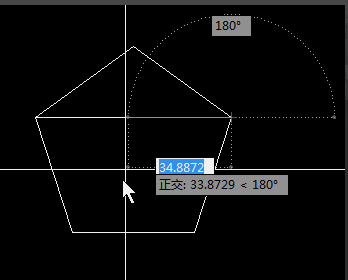

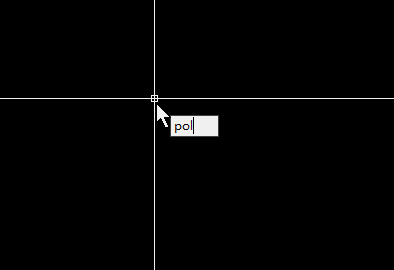

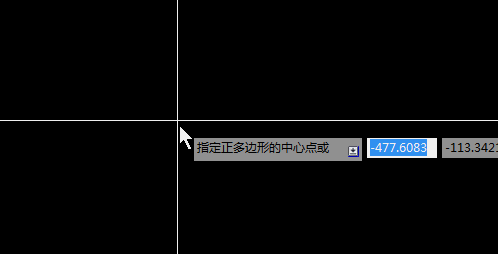

POL（多边形）——空格——输入侧面边数 5 ——点一下鼠标左键——C（外切于圆）——空格——拖一下鼠标——正五边形画好了

3.画出五边形的所有对角线

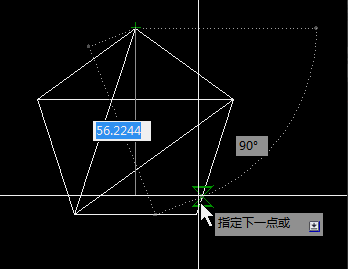

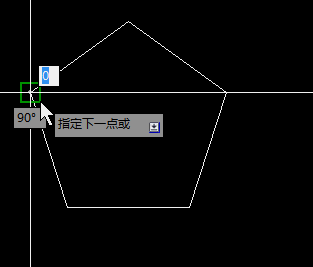

L（直线）——空格——点五边形的一个角，再点另一个角，直到每个角都点完——空格

4.删除五边形

选择五边形——E（删除）——空格

CAD软件教程：http://www.3c1x.com/cad-edu

5.修剪五角星内部多余的线

TR（修剪）——空格——再点一个鼠标右键——再按住鼠标左键框选五角星内部的线——再松开鼠标左键
