筷子的一头是方形，另一头是圆形，就不能用拉伸与旋转。
1.打开CAD，视图——前视

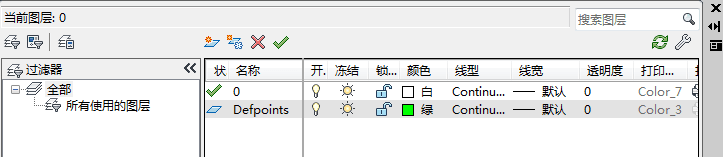

LA（图层）——新建两个图层——一个画图，一个标注。

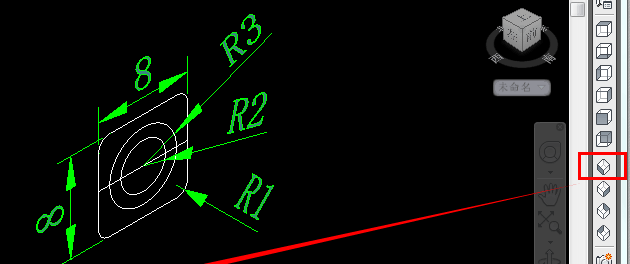

2.画一个边长为8mm的正方形，倒圆R1mm圆角，再沿正边形边的中点画一条直线。
3.以直线的中点为圆心，画两个圆，一个半径为2mm，一个半径为3mm。
4.视图——西南等测视图

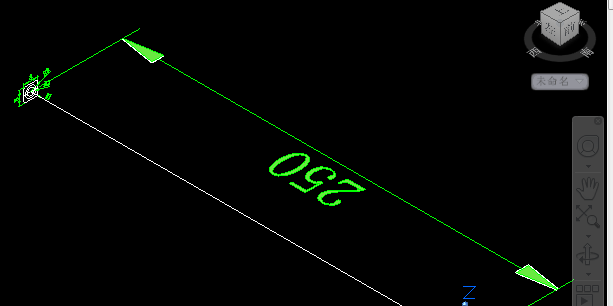

5.以圆心为起点，画一条水平长为250mm的直线。
6.将半径为2mm的圆移到直线的未端，再将半径为3mm的圆移到直线的150mm长处。

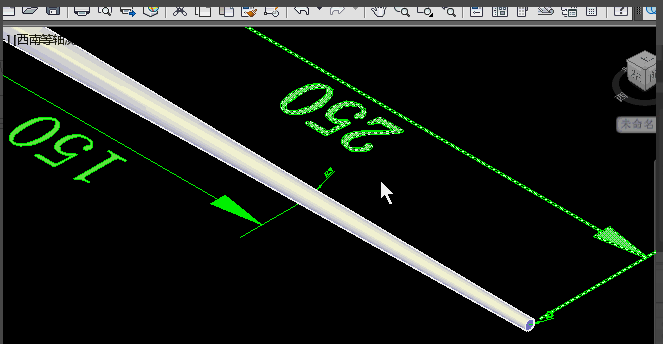

7.loft（放样）——空格——依次点正方形、大圆——小圆——空格——P（路径）——点直线——空格
CAD软件教程：http://www.3c1x.com/cad-edu
8.将视觉样式转成——概念
SHA——空格——C（概念）
再将标注图层关闭，筷子画好了
