建立线型是cad制图的基础，所以制图之前一定要先建立好自己所要的线型

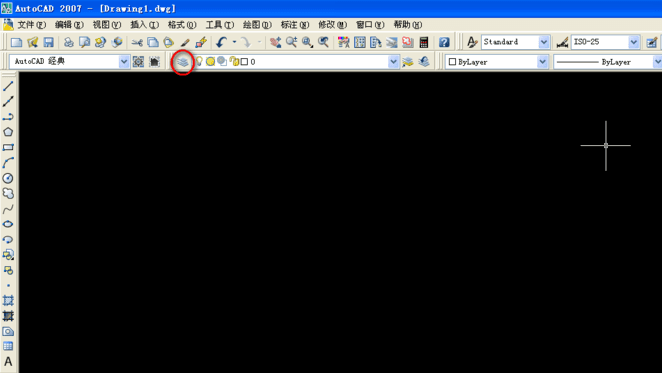

1.打开cad，选择图层特性管理键，单击打开如图对话框

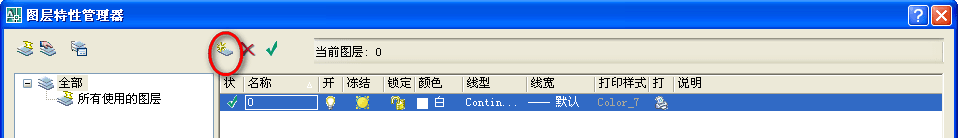

2.选择如图中所示新建线型键，单击打开如图所示
CAD设计软件教程：http://www.3c1x.com/cad-edu

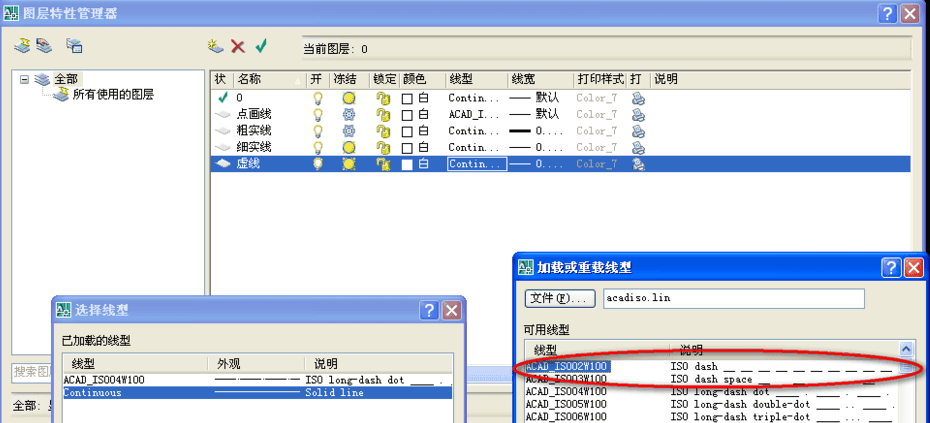

3.新建名称点画线，选择线型，打开加载项，选择如图所示点画线，确定，建立第二种线型

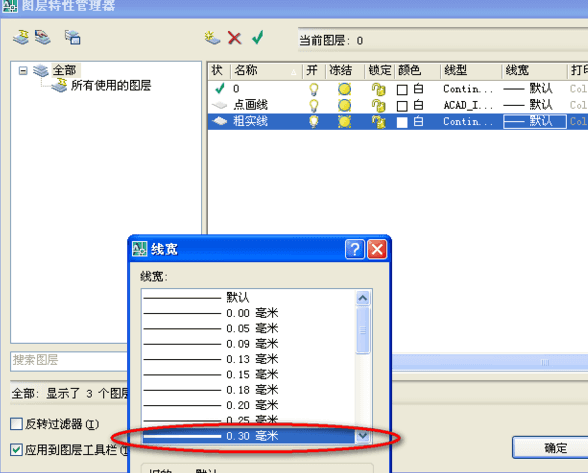

4.建立第二种线型粗实线，选择线宽0.3毫米，确定

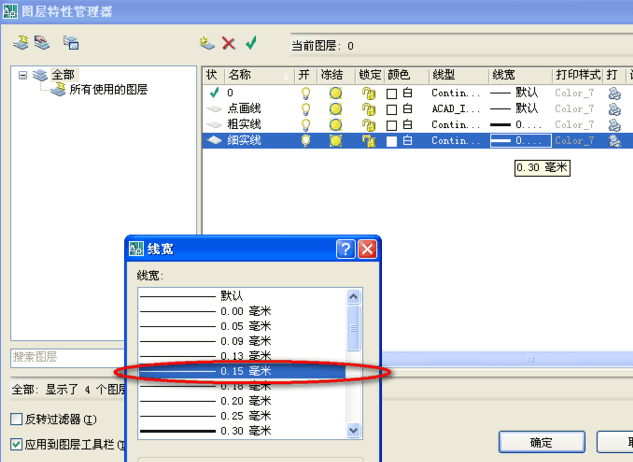

5.建立第三种线型，细实线，细实线的线宽为粗实线的一半0.15毫米，同样的方法，确定
6.接下来建立虚线，线宽0.15毫米，线型选择如图

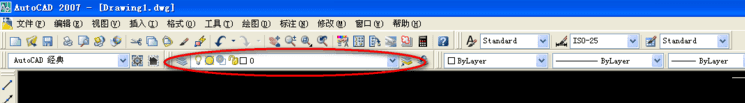

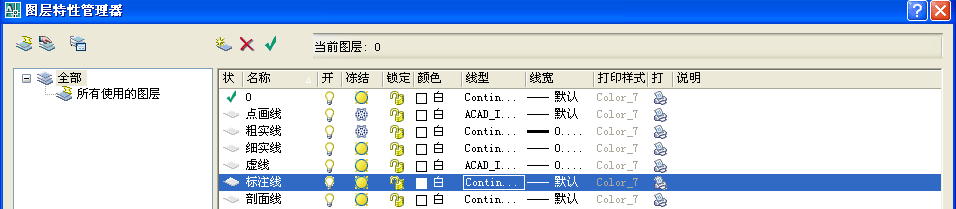

7.接下来常用的还有标注线和剖面线，这几种常用的线型建立好后确定，退出图层特性管理器，可以在制图前在如图所示的下拉菜单中选择需要的线型
