通过CAD软件,在布局中加入标准图框直接打印图纸

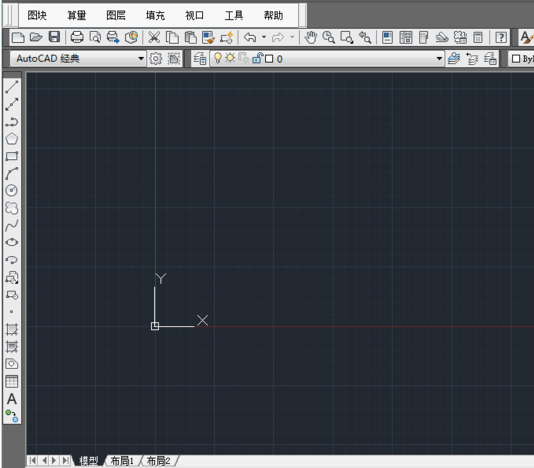

1.打开CAD图纸

在CAD布局中快速加入标准图框?

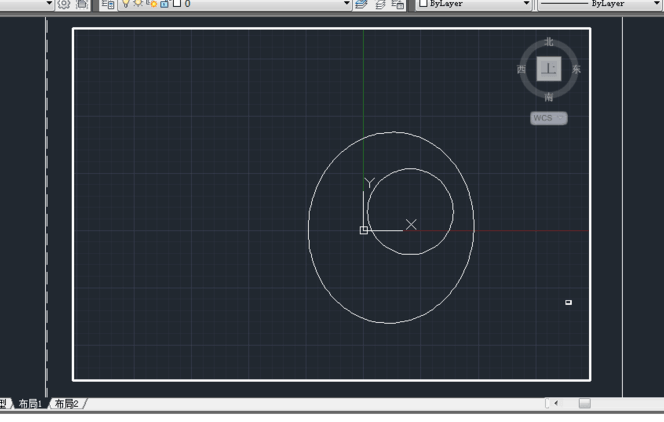

2.在CDA模板中建立标准图框,以A2图纸为例

在CAD布局中快速加入标准图框?

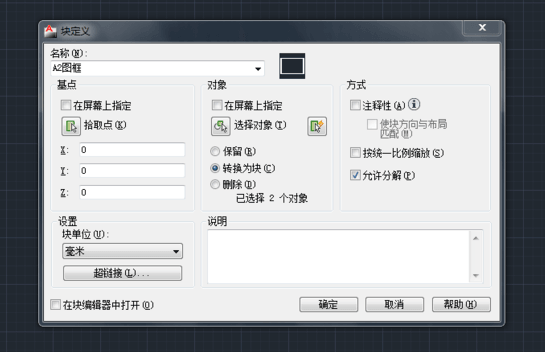

3.选择图框——按B键——设置标准图框未块并命名——确定

在CAD布局中快速加入标准图框?

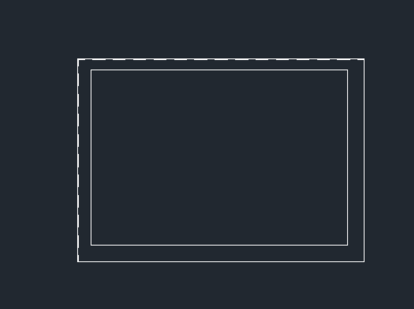

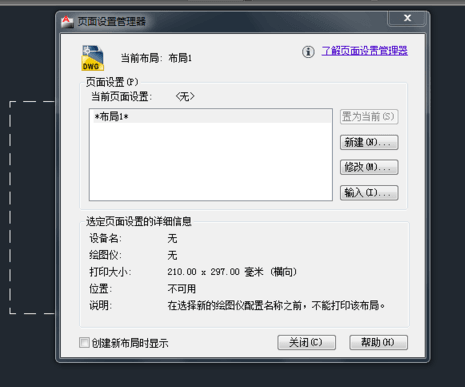

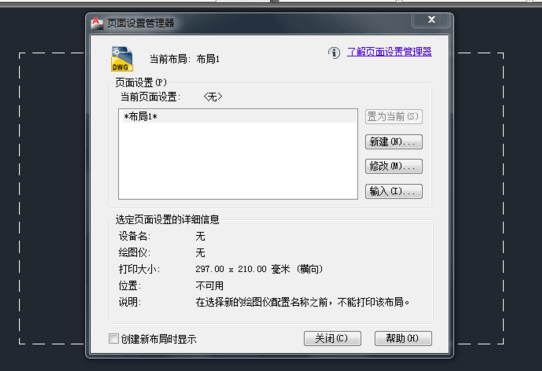

4.点击布局进入——右键布局——页面布置管理器

在CAD布局中快速加入标准图框?

5.修改——选择A2图纸——确定

在CAD布局中快速加入标准图框?

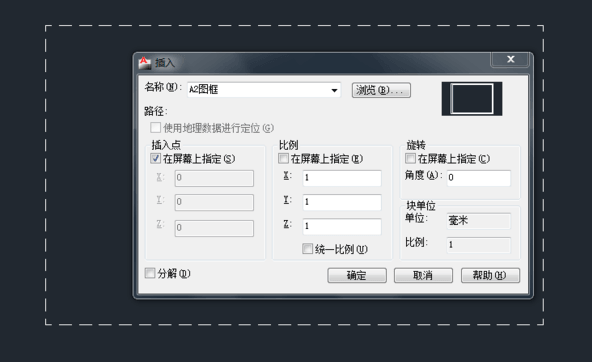

6.按I键——放入设置好的块

在CAD布局中快速加入标准图框?

7.按MV指定图纸视口——按MS进入视口窗口中

在CAD布局中快速加入标准图框?

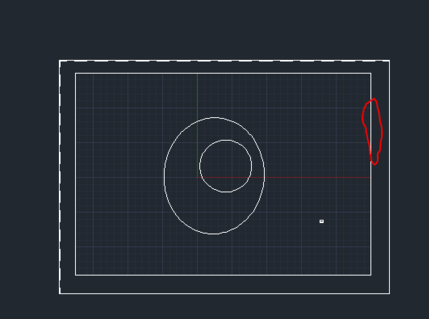

8.按Z——按S键——1/100XP设置图纸比例——调整图纸在图框的位置——双击图框外确定

在CAD布局中快速加入标准图框?

在CAD布局中快速加入标准图框?

9.右键图框里——显示锁定——是

在CAD布局中快速加入标准图框?

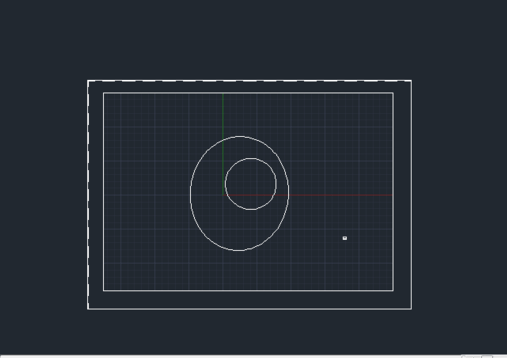

10.图框设定完成——打印预览

在CAD布局中快速加入标准图框?
