CAD的缩放命令最常用的是sc,可以输入缩放比例。但是当无法计算需要缩放比例大小时,很多朋友就不知所措了,现在我来分享一下非整数比例缩放的经验。

CAD软件教程http://www.3c1x.com/cad-edu

1.打开天正。以简单的矩形及斜向的线段为例,演示如何将矩形的短边缩放止任意长度、任意角度的线段处。

CAD如何任意比例缩放?

2.输入al命令,下方提示“选择对象”。

CAD如何任意比例缩放?

3.选择矩形(即要缩放的对象)。提示“指定一个源点”。

CAD如何任意比例缩放?

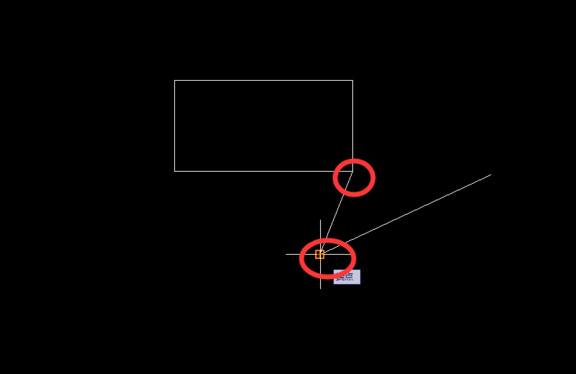

4.依次选择图中圈出的两个点。

CAD如何任意比例缩放?

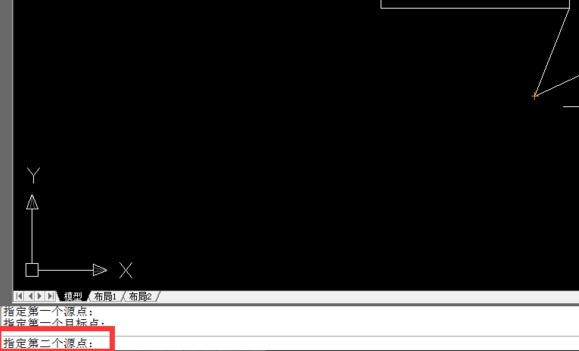

5.提示“指定第二个源点”。依次选择图中圈出的两个点。

CAD如何任意比例缩放?

CAD如何任意比例缩放?

6.提示“指定第三个源点或<继续>”,按空格键,选择继续。然后提示“是否基于对齐点缩放”,选择“是”

CAD如何任意比例缩放?

CAD如何任意比例缩放?

7.缩放成功!不用计算器,不用输入不循环小数,就这么任性地成功了!

CAD如何任意比例缩放?
