CAD布局中怎么设置视口比例?

  • A+
所属分类:CAD

cad图时经常会用到布局,下面教你怎么将图按比例放到布局视口

1.进入到布局,根据需要插入图框,点击文件布图里的插入图框工具

CAD布局中怎么设置视口比例?

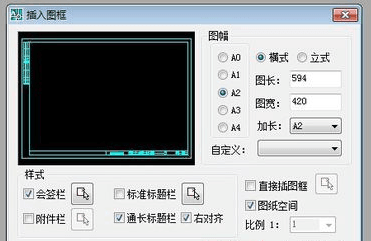

2.设置选择你所需的图框大小、比例,点击插入

CAD布局中怎么设置视口比例?

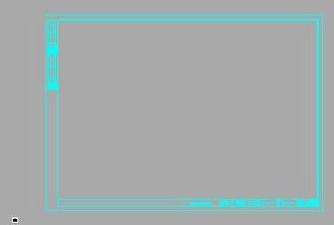

3.将图框放到合适的位置,如图所示

CAD布局中怎么设置视口比例?

4.回到模型空间,画一个长方形,再进入布局,右键选择定义视口

CAD布局中怎么设置视口比例?

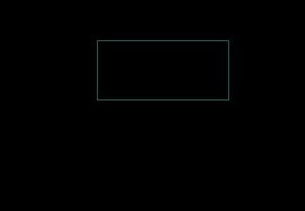

5.鼠标自动进入到模型空间,框选图形

CAD布局中怎么设置视口比例?

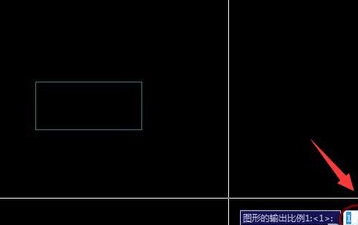

6.然后输入比例1,可以根据图纸的需要设置比例

CAD布局中怎么设置视口比例?

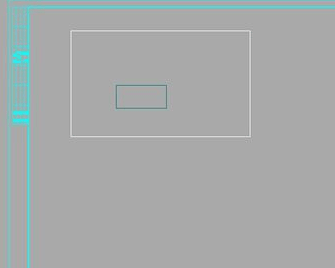

7.设置完比例后,将视口放到图框内,调整位置即可

 CAD布局中怎么设置视口比例?
