CAD云线怎么绘制?

  • A+
所属分类:CAD

云线,通常用于变更部位或重要部位的标示,要注意以下几个方面。弧长设置、云线方向,毛刺方向等

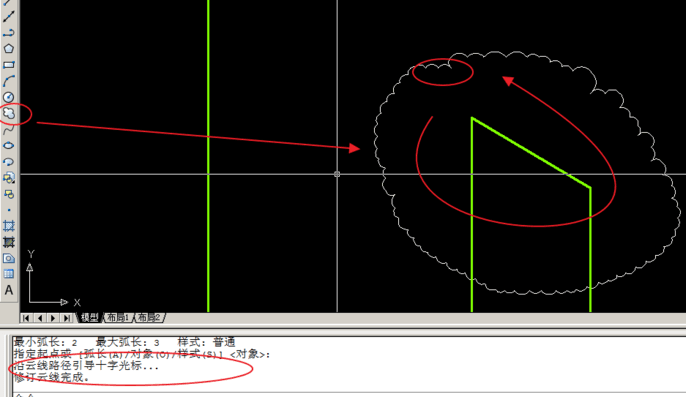

1.如图示,重要点是要沿图示,逆时针绘制。

CAD云线怎么绘制?

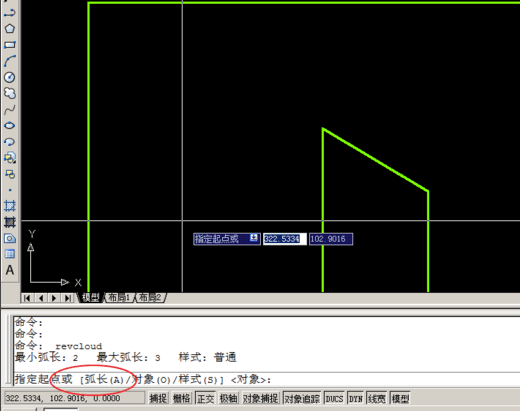

2.弧长是最重要的参数,最小弧长和最大弧长必须符合当前实际尺寸的要求。具体可根据实际尺寸计算获得。

CAD云线怎么绘制?

3.如图示,设置最小弧长为4,最大弧长为8为适宜。

CAD云线怎么绘制?

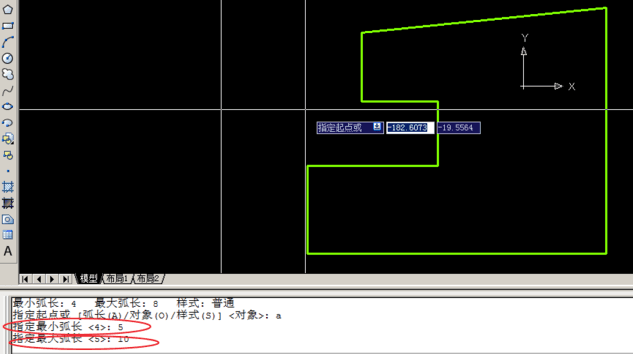

4.参数a为弧长设置的方法。以设置最小弧长5,最大弧长10来读取。

CAD云线怎么绘制?

5.选取对象,可以直接把绘制的直线物体给转化成去线。所以为了精确建议采用此方式绘制精确云线。

CAD云线怎么绘制?

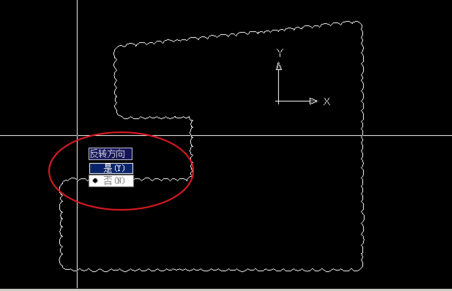

6.这是把对象转化为云线的效果。

CAD云线怎么绘制?

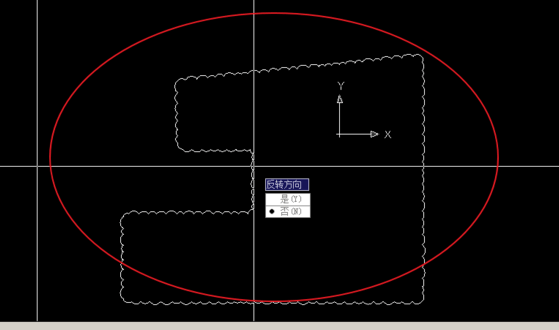

7.绘制完成后要确定毛刺的方向,如果没有逆时针,则需要反转。

CAD云线怎么绘制?

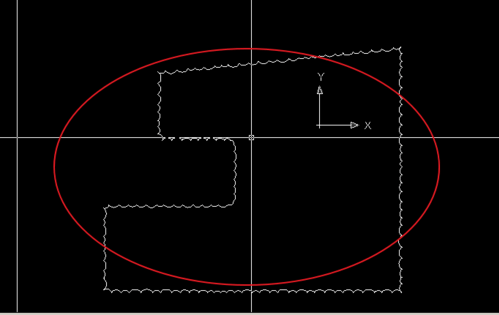

8.图示为错误的毛刺方向演示,需要对所示的云线进行修正。

CAD云线怎么绘制?
