CAD三维建模图形怎么拉伸？ _ 设计学院

所属分类：CAD

cad三维建模在设计以及研究中应用广泛，三维建模可以把立体建成三维模型，给人以更好的视觉效果，便于工作和学习。

方法1

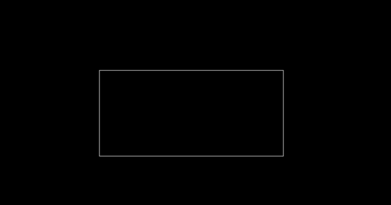

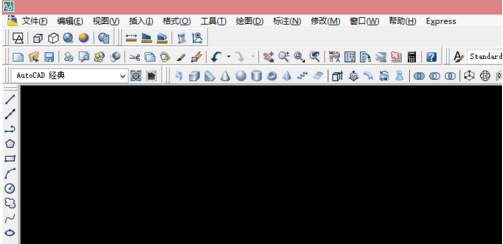

1.首先打开cad，在cad模式中选择“AutoCAD三维经典”，然后在cad界面中任意处画出一个矩形，如图所示

2.然后在cad上方标题栏中，找到“视图”，选择“三维视图（D） ”，然后选择“西南等轴测（S）”，单击一下，原来矩形变成了图中的样子，即三维视图中的样子。如图

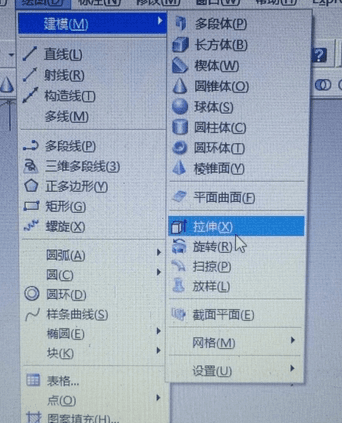

3.然后选择“绘图”—“建模（M）”—“拉伸（X）”，按照图片中的操作进行，如图

方法2

1.点击“拉伸（S）”之后，鼠标会提示“选择要拉伸的对象”，对你想要拉伸的对象选中之后，按回车，如图。

2.鼠标点击到指定高度，或者输入你想要的高度，然后点击回车，即可得到你想要的立体图形

3.然后选择“视觉样式（S）”—“真实（R）”，选中你刚做的图形，点击一下，即可得到效果图。

4.除了拉伸之外，还有很多，包括：旋转、扫略、放样。
