圆弧,是圆的一部分,在CAD中我们通常可以通过绘制圆,然后剪切成形,当然,这不是最直接的办法,我来显示一下我对圆弧的理解。

CAD软件教程http://www.3c1x.com/cad-edu

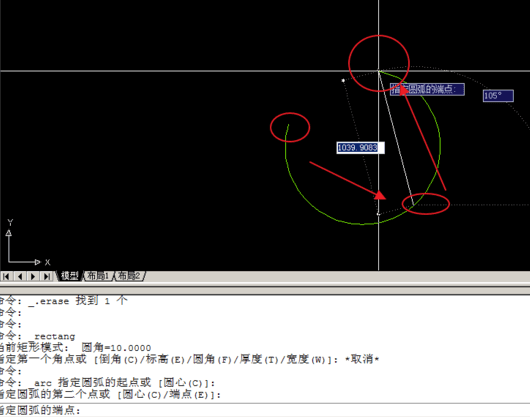

1.首先,定了了3点绘制圆弧的方式,以三点为逆时针方向,从第一点到第三点之间的弧线。

CAD中圆弧扇形怎么画?

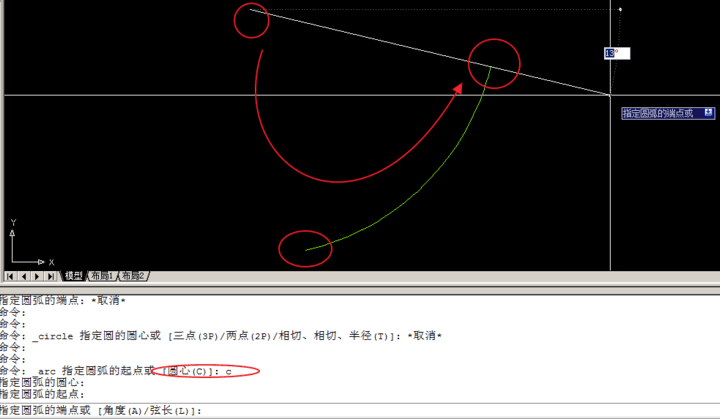

2.以圆心和弧起点及角度弧长的绘制方式按如下来操作。

CAD中圆弧扇形怎么画?

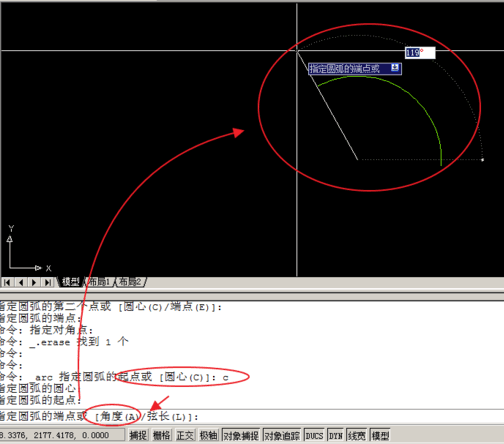

3.可以指定角度。为角度制,如图输入的119度。

CAD中圆弧扇形怎么画?

4.也可以指定弧长,如图示,设置弧长为500的圆弧。有些人问,为什么要以弧长为参数,我想这应该是与工程量有关。

CAD中圆弧扇形怎么画?

5.如图,可以指定圆板的圆心,起末点。
